ターニングセンターTMCシリーズ
製品構成

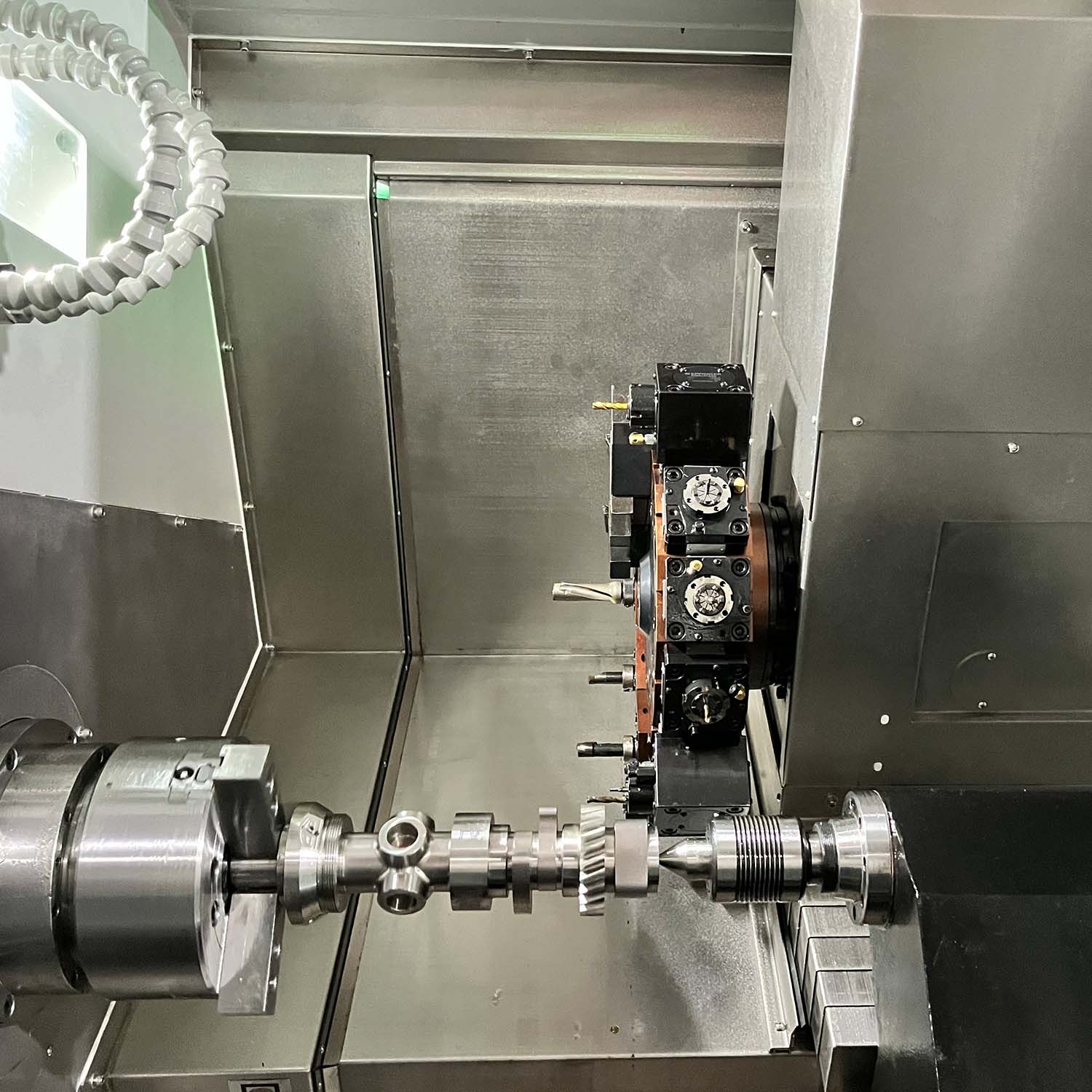

機械の特徴
高剛性、重切削、高安定性: 一体型鋳造傾斜ベッド、フラットベッド、45°傾斜レール、厚いリブ設計により、歪みと熱変形を最小限に抑えます。
高精度、高動的応答:高精度NSK P4ボールベアリングをフロントとリアに使用し、高剛性と高スピンドル回転精度を実現。スピンドルサーボユニットは高精度でメンテナンスが容易です。
高効率：主軸の最高回転速度は6000rpm/分、高速移動速度は24m/分に達します。台湾製の新世代CNCシステムを採用し、XC軸連動補間と仮想Y軸機能を実現しています。
技術仕様
| プロジェクト | CNC-460TMC | CNC-520TMC | CNC-680TMC | CNC-860TMC(1000) | CNC-860TMC(1500) | |
| ベッドフレーム | ベッドとベースは高品質の鋳鉄製で、ベッドは40°傾斜しています。 | ベッドとベースは高品質の鋳鉄製です。30°傾斜ベッド | ベッドとベースは高品質の鋳鉄製です。45傾斜ベッド | |||
| 処理範囲 | ベッド上の最大スイング直径 | 540mm | 600mm | 600mm | 780mm | 780mm |
| ディスクの最大加工径 | 360mm | 320mm | 400mm | 650mm | 650mm | |
| キャリッジの最大加工径 | 280mm | 320mm | 400mm | 500mm | 500mm | |
| バーの最大加工長さ | 400mm | 480mm | 680mm | 900mm | 1400mm | |
| 最大バー径 | ф45mm | ф51mm | ф51mm | ф75mm | ф75mm | |
| 旅行フィード | 最大X軸移動量 | 220mm | 220mm | 230mm | 350mm | 350mm |
| 最大Z軸移動量 | 470mm | 520mm | 750mm | 1050mm | 1550mm | |
| 最大Y軸移動量 | ±35mm | ±45mm | ±45mm | ±75mm | ±75mm | |
| X/Z/Y軸高速 | 30m/分 | 30m/分 | 30m/分 | 16m/分 | 16m/分 | |
| X/Z/Yねじ径/ピッチ | 32/10mm | X:40/10mm | 40/10mm | X:50/08mm | X:50/08mm | |
| X/Zリニアガイド幅 | 35mm | 45mm | 35mm | 55mm | 55mm | |
| X軸サーボモーター | β12(ブレーキ） | β12(ブレーキ） | β12(ブレーキ） | β22(ブレーキ） | β22(ブレーキ） | |
| Z軸サーボモーター | β12 | β12 | β12 | β22 | β22 | |
| Y軸サーボモーター | β8(ブレーキ） | β12(ブレーキ） | β12(ブレーキ） | β22 | β22 | |
| サーボタレットモーター | 3N.m | 3N.m | 3N.m | 1kW | 1kW | |
| パワーヘッドモーター | β12 | β12 | β12 | β22 | β22 | |
| 正確さ | X/Z軸の位置決め精度 | ±0.003/300mm | ±0.003/300mm | ±0.003/300mm | ±0.003/300mm | ±0.003/300mm |
| X/Z軸の再現性 | ±0.003/300mm | ±0.003/300mm | ±0.003/300mm | ±0.003/300mm | ±0.003/300mm | |
| 移動式テールストック | テールストックスリーブ仕様 | モース硬度#5 | モース硬度#5 | モース硬度#5 | モース硬度#5 | モース硬度#5 |
| テールストックの移動 | 40-460mm | 50-600mm | 0～790mm | ф150/200mm | ф150/200mm | |
| テールストック圧力範囲 | 5～30kg/cm² | 5～30kg/cm² | 5～30kg/cm² | 5～30kg/cm² | 5～30kg/cm² | |
| テールストック移動方法 | プログラム可能な油圧 | プログラム可能な油圧 | 鞍で駆動する、 | （ハードウェイ）油圧駆動 | ||
| スピンドル | スピンドルテーパー | A2-5 | A2-6 | A2-6 | A2-8 | A2-8 |
| スピンドルボア径 | ф56mm | ф66mm | ф66mm | ф88mm | ф88mm | |
| 最大スピンドル速度 | 6000rpm | 4500rpm | 4500rpm | 2500rpm | 2500rpm | |
| スピンドルモーターの電力 | 7.5/11kW | 11kW | 11/15kW | 15kW | 15kW | |
| サーボ駆動砲塔 | BMT40/12駅 | BMT55/12駅 | BMT55/12駅 | BMT65/12駅 | BMT65/12駅 | |
| 砲塔 | ツールディスクサイズ | 240 | 330 | 330 | 380 | 380(ハードレール) |
| ツールホルダー仕様 | □20×20 | □25×25 | □25×25 | □25×25 | □25×25 | |
| ボーリングツールホルダー | ф25mm | ф32mm | ф32mm | ф40mm | ф40mm | |
| 0度サイドフライスヘッド（1ステーション） | ER20/3000rpm | ER32/3000rpm | ER32/3000rpm | ER40/3000rpm | ER40/3000rpm | |
| 90度サイドミリングヘッド（1ステーション） | ER20/3000rpm | ER32/3000rpm | ER32/3000rpm | ER40/3000rpm | ER40/3000rpm | |
| 他の | 総静電容量 | 22kW | 26kW | 26kW | 34kW | 34kW |
| 工作機械の正味重量 | 約3800kg | 約4000kg | 約5000kg | 約7000kg | 約7800kg | |
| 機械サイズ （長さ×幅×高さ） | 2600×1700×1950 | 2800×1700×2000 | 2900×2000×2200 | 6000×2300×2550 | 6500×2300×2550 | |
| プロジェクト | CNC-860TMC(2000) | CNC-860TMC(3000) | CNC-960TMC(1000) | CNC-960TMC(1500) | CNC-960TMC(2000) | CNC-960TMC(3000) | |
| ベッドフレーム | ベッドとベースは高品質の鋳鉄製で、ベッドは45°傾斜しています。 | ベッドとベースは高品質の鋳鉄製で、ベッドは45°傾斜しています。 | |||||
| 処理範囲 | ベッド上の最大スイング直径 | 780mm | 780mm | 880mm | 880mm | 880mm | 880mm |
| ディスクの最大加工径 | 650mm | 650mm | 650mm | 650mm | 650mm | 650mm | |
| キャリッジの最大加工径 | 500mm | 500mm | 600mm | 600mm | 600mm | 600mm | |
| バーの最大加工長さ | 1900mm | 2900mm | 900mm | 1400mm | 1900mm | 2900mm | |
| 最大バー径 | ф75mm | ф75mm | ф91mm | ф91mm | ф91mm | ф91mm | |
| 旅行フィード | 最大X軸移動量 | 350mm | 350mm | 350mm | 350mm | 350mm | 350mm |
| 最大Z軸移動量 | 2050mm | 3050mm | 1050mm | 1550mm | 2050mm | 3050mm | |
| 最大Y軸移動量 | ±75mm | ±75mm | ±75mm | ±75mm | ±75mm | ±75mm | |
| X/Z/Y軸高速 | 16m/分 | 16m/分 | 16m/分 | 16m/分 | 16m/分 | 16m/分 | |
| X/Z/Yねじ径/ピッチ | X:50/08mm | X:50/08mm | X:50/08mm | X:50/08mm | X:50/08mm | X:50/08mm | |
| X/Zリニアガイド幅 | 55mm | 55mm | 55mm | 55mm | 55mm | 55mm | |
| X軸サーボモーター | β22(ブレーキ） | β22(ブレーキ） | β22(ブレーキ） | β22(ブレーキ） | α22(ブレーキ） | α22(ブレーキ） | |
| Z軸サーボモーター | β22 | β22 | β12(ブレーキ） | β12(ブレーキ） | α12(ブレーキ） | α12(ブレーキ） | |
| Y軸サーボモーター | β22 | β22 | β22 | β22 | β22 | β22 | |
| サーボタレットモーター | 1kW | 1kW | 1kW | 1kW | 1kW | 1kW | |
| パワーヘッドモーター | β22 | β22 | β22 | β22 | β22 | β22 | |
| 正確さ | X/Z軸の位置決め精度 | ±0.003/300mm | ±0.003/300mm | ±0.003/300mm | ±0.003/300mm | ±0.003/300mm | ±0.003/300mm |
| X/Z軸の再現性 | ±0.003/300mm | ±0.003/300mm | ±0.003/300mm | ±0.003/300mm | ±0.003/300mm | ±0.003/300mm | |
| 移動式テールストック | テールストックスリーブ仕様 | モース硬度#5 | モース硬度#5 | モース硬度#5 | モース硬度#5 | モース硬度#5 | モース硬度#5 |
| テールストックの移動 | ф150/200mm | ф150/200mm | ф150/200mm | ф150/200mm | ф150/200mm | ф150/200mm | |
| テールストック圧力範囲 | 5～30kg/cm² | 5～30kg/cm² | 5～30kg/cm² | 5～30kg/cm² | 5～30kg/cm² | 5～30kg/cm² | |
| テールストック移動方法 | （ハードウェイ）油圧駆動 | （ハードウェイ）油圧駆動 | |||||
| スピンドル | スピンドルテーパー | A2-8 | A2-8 | A2-11 | A2-11 | A2-11 | A2-11 |
| スピンドルボア径 | ф88mm | ф88mm | ф105mm | ф105mm | ф105mm | ф105mm | |
| 最大スピンドル速度 | 2500rpm | 2500rpm | 2200rpm | 2200rpm | 2200rpm | 2200rpm | |
| スピンドルモーターの電力 | 22kW | 30kW | 15kW | 15kW | 22kW | 30kW | |
| サーボ駆動砲塔 | BMT65/12駅 | BMT65/12駅 | BMT65/12ステーション | BMT65/12駅 | BMT65/12駅 | BMT65/12駅 | |
| 砲塔 | ツールディスクサイズ | 380(ハードレール) | 380(ハードレール) | 380(ハードレール) | 380(ハードレール) | 380(ハードレール) | 380(ハードレール) |
| ツールホルダー仕様 | □25×25 | □25×25 | □25×25 | □25×25 | □25×25 | □25×25 | |
| ボーリングツールホルダー | ф40mm | ф40mm | ф40mm | ф40mm | ф40mm | ф40mm | |
| 0度サイドフライスヘッド（1ステーション） | ER40/4000rpm | ER40/4000rpm | ER40/3000rpm | ER40/3000rpm | ER40/4000rpm | ER40/4000rpm | |
| 90度サイドミリングヘッド（1ステーション） | ER40/4000rpm | ER40/4000rpm | ER40/3000rpm | ER40/3000rpm | ER40/4000rpm | ER40/4000rpm | |
| 他の | 総静電容量 | 48kW | 55kW | 34kW | 34kW | 48kW | 55kW |
| 工作機械の正味重量 | 約9000kg | 約11500kg | 約7000kg | 約7800kg | 約9000kg | 約11500kg | |
| 機械サイズ （長さ×幅×高さ） | 7000×2300×2550 | 8500×2300×2550 | 6000×2300×2550 | 6500×2300×2550 | 7000×2300×2550 | 8500×2300×2550 | |
構成機能
スピンドル
高精度かつ高負荷の切断をサポートし、生産性を向上します。
砲塔
インデックスの信頼性を向上させ、 高い剛性。
システム
標準の FANUC F Oi-TF Plus CNC システム、高い処理性能、高い稼働率、高い使いやすさ。
高剛性
頑丈なキャストIロンベースとコンポーネント、強力な衝撃吸収 高い安定性を備えています。
ボールねじ
ネジの予張力、バックラッシュ、温度上昇による伸びを事前に排除します。
ローラーリニアガイド
アーク切断、ベベル切断、均一な表面質感。ユニバーサルな高速回転。
